لودرهای معدنی یکی از کلیدی ترین تجهیزات در صنایع استخراج معدن هستند که نقش حیاتی در جابجایی مواد سنگین و انجام عملیات مختلف دارند. موتور این دستگاه ها باید توان بالایی داشته باشد تا بتواند تحت فشار های شدید کاری، عملکردی پایدار و مطمئن ارائه دهد. یکی از اجزای بسیار مهم موتور لودر، شاتون است که به عنوان رابط میان پیستون و میل‌لنگ، حرکت رفت و برگشتی پیستون را به حرکت دورانی تبدیل می کند. این مقاله به بررسی دقیق تر نشانه های خرابی شاتون در لودر معدنی، علل ایجاد مشکل و راهکارهای پیشگیری می پردازد تا اپراتورها و مدیران فنی بتوانند عمر مفید موتور و تجهیزات خود را افزایش دهند.
شاتون چیست و چه نقشی در موتور لودر دارد؟

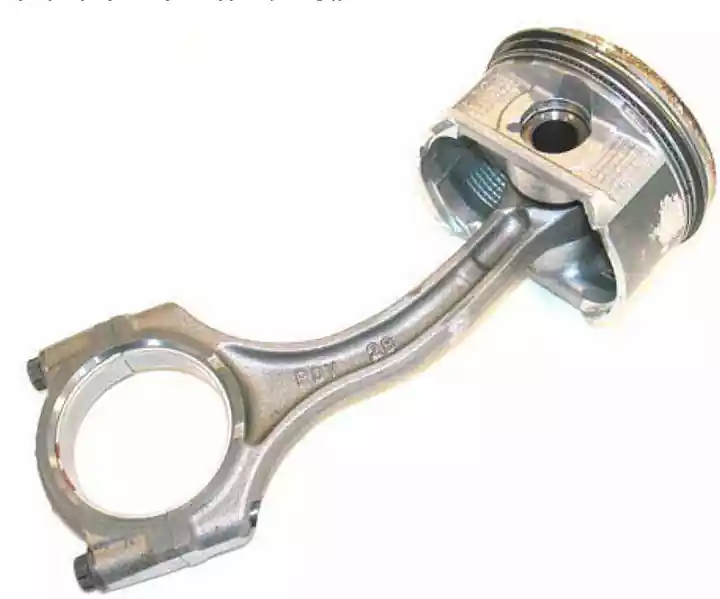

شاتون یکی از قطعات کلیدی موتور احتراق داخلی است که وظیفه انتقال حرکت پیستون به میل‌لنگ را برعهده دارد. در موتور های لودر معدنی، شاتون باید بتواند فشارهای بسیار زیاد ناشی از انفجار مخلوط سوخت و هوا در سیلندر را تحمل کرده و این انرژی را به صورت حرکت دورانی به میل‌لنگ منتقل کند.

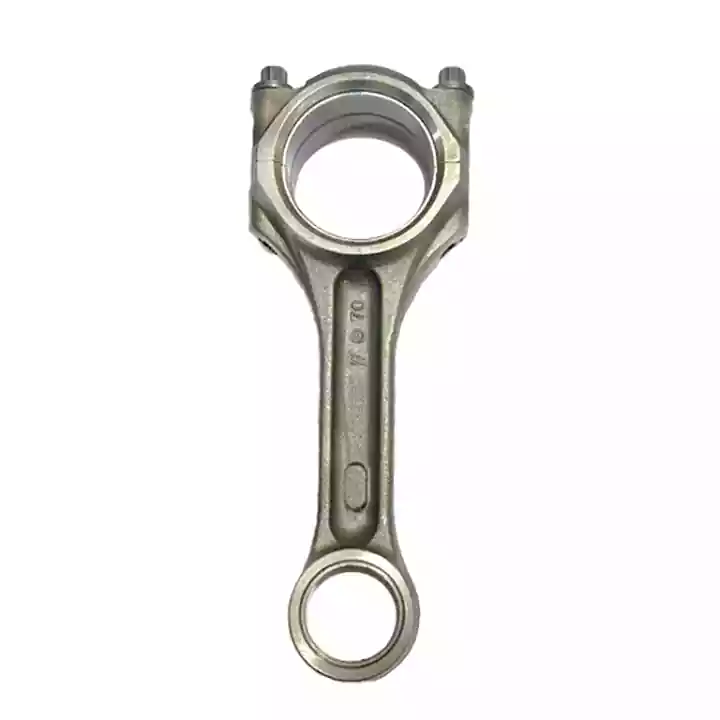

شاتون معمولاً از فولاد یا آلیاژهای خاصی ساخته می شود که استحکام بالا و مقاومت به خستگی دارند. این قطعه از دو سر به پیستون و میل‌لنگ متصل است؛ سر کوچک شاتون به پین پیستون متصل شده و سر بزرگ آن روی میل‌لنگ قرار می گیرد. شاتون باید ضمن تحمل فشارهای مکانیکی، وزن نسبتاً کمی داشته باشد تا از افزایش بار موتور جلوگیری کند.
در شرایط کاری سخت معادن، شاتون در معرض نیروهای کششی، فشاری و خمشی قرار دارد که اگر کیفیت مواد، طراحی یا روانکاری مناسب نباشد، دچار ترک خوردگی، خستگی مواد و شکست می گردد. خرابی شاتون نه تنها عملکرد موتور را مختل می کند بلکه ممکن است باعث آسیب به سایر قطعات موتور مانند سیلندر، پیستون و میل‌لنگ گردد. بنابراین، شاتون نقشی کلیدی در تضمین عملکرد روان، پایداری و دوام موتور لودر دارد و هرگونه اختلال در آن باید به سرعت شناسایی و رفع گردد.
نشانه های خرابی شاتون در لودر معدنی
| علت خرابی شاتون | توضیحات |
|---|---|
| فشار و بار زیاد کاری | فعالیت مداوم تحت شرایط بار سنگین و فشار بالا موجب خستگی و ترک‌خوردگی مواد شاتون شده و در نهایت باعث شکست آن می‌شود. |
| کمبود یا کیفیت پایین روغن موتور | نبود روانکاری مناسب باعث افزایش اصطکاک، سایش و حرارت در نقاط اتصال شاتون شده و عمر قطعه را کاهش می‌دهد. |
| فرسودگی و خستگی مواد | استفاده طولانی‌مدت بدون سرویس‌دهی مناسب موجب تحلیل خواص مکانیکی مواد و کاهش مقاومت شاتون می‌شود. |
| مشکلات نصب و تنظیمات نادرست | نصب غیرصحیح یا استفاده از قطعات نامناسب باعث توزیع نابرابر نیرو و ایجاد تنش‌های اضافی بر شاتون می‌شود. |
| استفاده از قطعات تقلبی یا بی‌کیفیت | شاتون‌های فاقد استاندارد به سرعت دچار ترک و شکست می‌شوند و نمی‌توانند فشارهای کاری لودرهای معدنی را تحمل کنند. |
نشانه های فیزیکی و مکانیکی خرابی شاتون
1. صدا های غیر طبیعی (ضربه، تق تق)
یکی از اولین و واضح ترین نشانه های خرابی شاتون، شنیدن صداهای غیرطبیعی مثل ضربه یا تق تق از داخل موتور است. این صداها معمولاً زمانی رخ می دهند که شاتون دچار سستی، ترک خوردگی یا شکستگی شده و در محل اتصال خود با میل‌لنگ یا پیستون دچار لرزش یا حرکت ناخواسته شود. صدای ضربه معمولاً به صورت متناوب بوده و با افزایش دور موتور شدت می گیرد. اگر این صدا نادیده گرفته شود، می‌تواند به شکست کامل شاتون و آسیب های شدید تر به سایر قطعات منجر گردد. بنابراین، شنیدن هرگونه صدای غیرمعمول از موتور باید به سرعت توسط تکنسین بررسی گردد.
مقالاتی که دیگران می خوانند:
مصاحبه پایگاه خبری، شما و اقتصاد با جناب آقای عماد مهدی‌فر مدیر عامل هلد‌ینگ تیمسکو و عضو اتاق بازرگانی تهران در محوریت ”چرا صنعت معدنی در ایران رشد نکرده است؟“
2. افت قدرت و عملکرد دستگاه
زمانی که شاتون دچار خرابی می گردد، توانایی موتور در تبدیل انرژی به حرکت کاهش می یابد و انتقال نیرو به درستی انجام نمی گیرد. این موضوع باعث کاهش محسوس قدرت موتور و کند شدن عملکرد دستگاه در انجام وظایف سنگین می گردد. لودر ممکن است در عملیات بارگیری یا حرکت در زمین های ناهموار دچار مشکل شود و سرعت واکنش آن کاهش یابد. همچنین، مصرف سوخت افزایش می یابد زیرا موتور برای انجام کارهای مشابه به تلاش بیشتری نیاز دارد. این علامت یکی از مهم ترین نشانه های خرابی شاتون است که نباید نادیده گرفته شود.
3. لرزش بیش از حد موتور
لرزش زیاد موتور هنگام کار کردن، به ویژه در دورهای مشخص یا تحت بار کاری سنگین، می تواند نشانه وجود مشکل در شاتون باشد. خرابی شاتون باعث عدم تعادل حرکت رفت و برگشتی پیستون و انتقال ناصحیح نیرو به میل‌لنگ می گردد که در نهایت لرزش را ایجاد می کند. این لرزش ها علاوه بر کاهش کارایی موتور، می توانند به مرور زمان موجب آسیب به یاتاقان ها، بلبرینگ‌ها و سایر قطعات حساس موتور شوند. لرزش بیش از حد همچنین می تواند باعث خستگی و آسیب اپراتور شود و در برخی موارد نشانه شروع مشکلات بزرگ تر باشد.
4. دود غیرعادی از اگزوز
تولید دود غیرمعمول از اگزوز می تواند از نشانه های پیشرفته خرابی شاتون باشد. خرابی شاتون باعث افزایش اصطکاک و سایش قطعات داخلی موتور می گردد که منجر به احتراق ناقص سوخت و در نتیجه ایجاد دود سیاه، سفید یا آبی رنگ می گردد. دود سیاه معمولاً به دلیل سوخت ناقص، دود سفید ناشی از ورود روغن به محفظه احتراق و دود آبی به دلیل سوختن روغن موتور ایجاد می‌شود. مشاهده این نوع دودها باید به عنوان یک هشدار جدی برای بررسی موتور و قطعات داخلی آن تلقی گردد. در صورت ادامه دار بودن این مشکل، آسیب های جدی و هزینه های تعمیر بالا اجتناب ناپذیر خواهد بود.
نشانه های حرارتی و روغنی
- افزایش دمای موتور: خرابی شاتون باعث افزایش اصطکاک داخلی شده و در نتیجه گرمای بیشتری تولید می گردد. این افزایش دما می‌تواند منجر به داغ شدن بیش از حد موتور و احتمال آسیب به سایر قطعات حساس مانند سیلندر، پیستون و واشر سر سیلندر گردد. افزایش دمای غیرمعمول باید بلافاصله بررسی و رفع گردد.
- وجود ذرات فلزی در روغن موتور: با بررسی روغن موتور و مشاهده ذرات فلزی معلق، می توان وجود سایش و آسیب در قطعات داخلی از جمله شاتون را تشخیص داد. این ذرات معمولاً ناشی از خوردگی، ساییدگی یا شکستگی های ریز در سطح شاتون و قطعات مجاور هستند. وجود ذرات فلزی در روغن هشدار جدی برای اقدام سریع و تعمیر است.
- افت فشار روغن: کاهش فشار روغن موتور یکی دیگر از نشانه های خرابی شاتون است که معمولاً به دلیل نشت روغن یا افزایش فاصله بین قطعات اتفاق می افتد. فشار پایین روغن باعث کاهش روانکاری و افزایش سایش می گردد که در نهایت عمر قطعات موتور را کاهش می‌دهد.
روش های تشخیص و بررسی خرابی شاتون
| روش تشخیص | توضیحات |
|---|---|
| تست فشار روغن | بررسی فشار روغن موتور برای تشخیص کاهش فشار ناشی از نشت یا آسیب به سیستم روانکاری که می‌تواند نشانه خرابی شاتون باشد. |
| آنالیز روغن موتور | نمونه‌گیری و بررسی روغن موتور جهت شناسایی ذرات فلزی یا آلودگی‌ها که نشان‌دهنده سایش و آسیب داخلی قطعات از جمله شاتون است. |
| باز کردن موتور و بررسی بصری | بازدید مستقیم و مشاهده ترک‌ها، شکستگی‌ها یا خوردگی‌های شاتون و قطعات مرتبط برای تشخیص آسیب‌های مکانیکی. |
| استفاده از تجهیزات پیشرفته | بهره‌گیری از آنالیز ارتعاشات، تصویر برداری صنعتی (مثل رادیوگرافی و اولتراسونیک) برای شناسایی عیوب داخلی و ترک‌های پنهان شاتون. |
پیشنهاد فروشگاه تخصصی ماشین آلات معدنی، معدن کالا؛ برای مشاهده بیشتر: مشخصات فنی دامپتراک کوماتسو
عواقب ادامه دار بودن خرابی شاتون
- شکست کامل موتور: اگر خرابی شاتون به موقع شناسایی و تعمیر نشود، احتمال شکست کامل موتور بسیار بالا می‌رود. شکست شاتون می تواند باعث ایجاد آسیب های فاجعه بار به پیستون، سیلندر و میل‌لنگ گردد و در نتیجه تعمیر یا تعویض کل موتور لازم شود. هزینه های ناشی از این تعمیرات بسیار سنگین بوده و ممکن است باعث توقف طولانی مدت عملیات معدن گردد.
- هزینه های تعمیر و نگهداری بالا: نادیده گرفتن علائم اولیه خرابی شاتون باعث می گردد که مشکلات کوچک تبدیل به خرابی های بزرگ شوند. این موضوع باعث افزایش دفعات تعمیرات، نیاز به قطعات یدکی بیشتر و افزایش هزینه های نگهداری می شود که تأثیر مستقیم بر سودآوری معدن دارد.
- آسیب به سایر قطعات موتور: خرابی شاتون باعث انتقال ناصحیح نیرو و افزایش لرزش و اصطکاک در موتور می گردد که به مرور زمان سایر قطعات مانند یاتاقان ها، بلبرینگ ها، سیلندر و پیستون را نیز تحت تأثیر قرار می دهد. این آسیب ها می توانند به صورت ترک خوردگی، سائیدگی یا شکستگی ظاهر شوند و هزینه های تعمیر را افزایش دهند.
- کاهش بهره وری و توقف عملیات: خرابی شاتون و مشکلات ناشی از آن معمولاً باعث کاهش کارایی موتور و دستگاه شده و در نهایت منجر به توقف ناگهانی لودر می گردد. توقف عملیات معدن می تواند زمان‌بری و هزینه بر باشد و به طور مستقیم روی تولید و درآمد شرکت تأثیر منفی بگذارد.
راهکارهای پیشگیری و نگهداری مناسب
1. انجام سرویس دوره ای منظم و تعویض روغن موتور با کیفیت مناسب در فواصل زمانی مشخص
یکی از مهم ترین راهکارهای حفظ سلامت شاتون، انجام سرویس های دوره ای منظم است. تعویض به موقع روغن موتور با کیفیت بالا نقش اساسی در روانکاری قطعات و کاهش اصطکاک بین شاتون و سایر اجزای موتور دارد. استفاده از روغن مرغوب باعث کاهش سایش و جلوگیری از تجمع ذرات فلزی در روغن می گردد. همچنین بررسی منظم سطح و کیفیت روغن، نشانه های اولیه خرابی را نشان می دهد و می تواند از بروز مشکلات جدی تر جلوگیری کند. در معادن با شرایط کاری سخت، فواصل تعویض روغن ممکن است کوتاه تر شود تا بهترین حفاظت فراهم گردد.
2. آموزش اپراتورها جهت شناسایی علائم اولیه خرابی و استفاده بهینه از دستگاه
آموزش درست اپراتورها نقش کلیدی در پیشگیری از خرابی شاتون دارد. اپراتورانی که با نشانه های اولیه خرابی آشنا باشند، می توانند در همان مراحل اولیه مشکلات را شناسایی و گزارش دهند. این آموزش ها شامل شناخت صدا های غیرطبیعی، لرزش ها، افت قدرت و نشانه های دیگر است. علاوه بر این، آموزش روش های صحیح راه اندازی، توقف و کار با لودر باعث کاهش فشارهای ناخواسته به موتور و شاتون می‌شود. آموزش مستمر و به روزرسانی دانش فنی اپراتورها باعث افزایش بهره‌وری و کاهش هزینه های تعمیرات خواهد شد.
3. کنترل بار کاری دستگاه و استفاده صحیح از لودر بر اساس ظرفیت و دستورالعمل های سازنده
بار کاری بیش از حد توان موتور و استفاده نادرست از لودر می تواند فشار زیادی به شاتون وارد کند و منجر به خرابی زودرس آن گردد. رعایت ظرفیت تعیین شده توسط سازنده و اجتناب از بارگیری بیش از حد اهمیت زیادی دارد. اپراتورها باید با دقت از لودر استفاده کنند و از اعمال نیروهای ناگهانی یا ضربه ای خودداری نمایند. کنترل بار کاری نه تنها به افزایش عمر شاتون کمک می کند بلکه موجب بهبود کارایی کلی موتور و کاهش مصرف سوخت نیز می گردد. آموزش اصولی اپراتورها در این زمینه ضروری است.
4. بررسی مستمر وضعیت موتور و انجام تعمیرات پیشگیرانه به موقع
بازرسی های دوره ای و مانیتورینگ مستمر وضعیت موتور از دیگر راهکارهای مؤثر در حفظ سلامت شاتون است. انجام تست های فشار روغن، آنالیز روغن، بررسی دمای موتور و شنیدن صدای کارکرد آن باید به صورت منظم انجام گیرد. با استفاده از این داده ها، می توان روند خرابی را پیش بینی و قبل از بروز آسیب های جدی، تعمیرات لازم را انجام داد. تعمیرات پیشگیرانه هزینه های کلان ناشی از خرابی کامل را کاهش می دهد و عمر مفید موتور و قطعات آن را افزایش می دهد. همچنین استفاده از تجهیزات مدرن تشخیص عیب، به شناسایی زودهنگام مشکلات کمک می کند.
کلام آخر
این مقاله توسط تیم تولید محتوای فروشگاه تخصصی ماشین آلات معدنی، معدن کالا؛ تهیه و تولید شده است. شاتون یکی از قطعات حساس و حیاتی موتور لودر است که خرابی آن می تواند باعث توقف عملیات و افزایش هزینه های تعمیر گردد. شناخت نشانه های خرابی مانند صداهای غیرطبیعی، لرزش، افت قدرت و مشکلات روغنی می تواند به پیشگیری از آسیب های جدی کمک کند. با رعایت نکات نگهداری و سرویس دهی منظم، عمر مفید شاتون و کل موتور افزایش یافته و عملکرد لودر در شرایط سخت معدنی حفظ می گردد.
