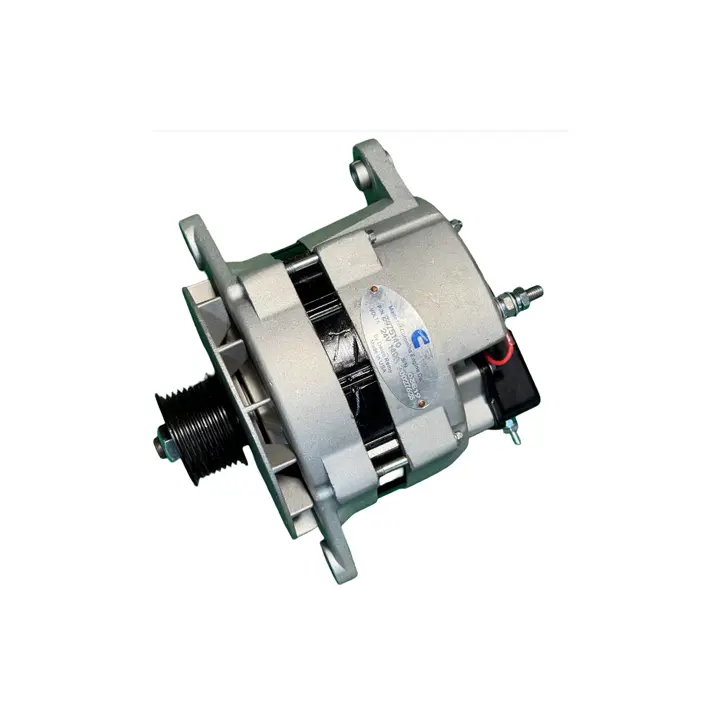

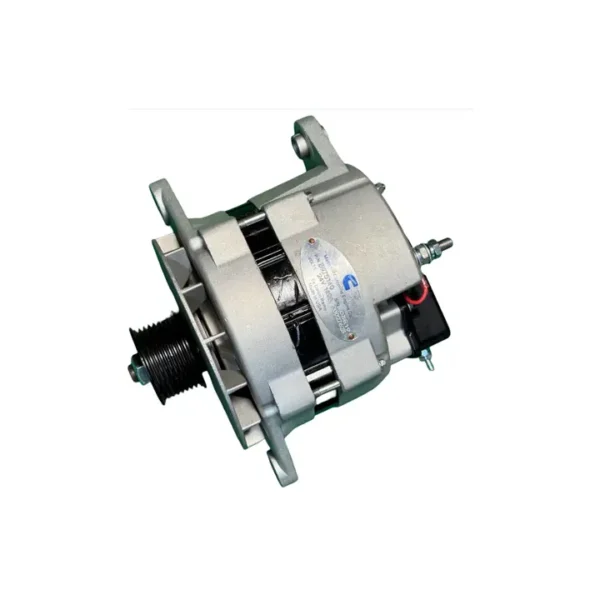

دینام کامل موتور کامینز QSK19 با شماره فنی 3975140 یکی از قطعات کلیدی در سیستم برق‌رسانی موتورهای دیزلی صنعتی و معدنی است.
این دینام وظیفه‌ی تبدیل انرژی مکانیکی موتور به انرژی الکتریکی پایدار را دارد تا باتری، ECU و تمامی اجزای الکتریکی موتور همواره در حالت آماده‌به‌کار باشند.
با طراحی مقاوم در برابر حرارت، لرزش و گردوغبار، دینام 3975140 انتخابی ایده‌آل برای موتورهای سنگین کامینز در محیط‌های سخت معدنی و نیروگاهی است.
در موتورهای دیزلی عظیم مانند Cummins QSK19، پایداری ولتاژ برای عملکرد دقیق سیستم تزریق سوخت و کنترل الکترونیکی حیاتی است.
دینام کامل موتور 3975140 انرژی مکانیکی حاصل از میل‌لنگ را به برق 24 ولت تبدیل می‌کند و باتری را در حین کار موتور شارژ نگه می‌دارد.
این قطعه، منبع اصلی تغذیه سیستم‌های حسگر، استارت، انژکتور و تجهیزات جانبی است؛ درواقع بدون عملکرد صحیح آن، کل موتور از کار می‌افتد.
بدنه‌ی دینام کامل QSK19 از آلیاژ آلومینیوم ریخته‌گری (Cast Aluminum) ساخته شده تا علاوه بر وزن کم، مقاومت بالایی در برابر حرارت و لرزش داشته باشد.
محور دینام بر روی بلبرینگ‌های مقاوم SKF نصب شده و چرخش نرم، بی‌صدا و با اصطکاک کم را تضمین می‌کند.
رگولاتور ولتاژ داخلی (Internal Regulator) جریان خروجی را کنترل کرده تا ولتاژ سیستم همیشه بین 24 تا 28 ولت باقی بماند — حتی در شرایط نوسان دور موتور.
دینام 3975140 با توان خروجی 70 تا 90 آمپر، قادر است در شرایط کاری مداوم و دمای بالا عملکردی پایدار داشته باشد.
سیستم خنک‌کاری داخلی از نوع Ventilated Fan Cooling بوده و جریان هوای خنک را به طور پیوسته از میان سیم‌پیچ‌ها عبور می‌دهد تا از داغ شدن استاتور جلوگیری شود.
سیم‌پیچ‌های مسی با پوشش ضدحرارت و عایق مقاوم تا دمای 180°C طراحی شده‌اند تا در شرایط کاری طولانی‌مدت، افت راندمان نداشته باشند.
| ویژگی | توضیحات |
|---|---|
| کد فنی (Part Number) | 3975140 |
| نام قطعه | دینام کامل موتور (Alternator Assembly) |
| مدل موتور سازگار | Cummins QSK19 |
| ولتاژ خروجی | 24V DC |
| جریان خروجی | 70 تا 90 آمپر |
| نوع رگولاتور | داخلی (Internal Voltage Regulator) |
| جنس بدنه | آلومینیوم ریخته‌گری مقاوم |
| سیستم خنک‌کاری | پروانه داخلی (Ventilated Fan Cooling) |
| کاربرد اصلی | شارژ باتری و تغذیه سیستم برق موتور |
| حداکثر دمای کاری | تا 180°C |
تولید ولتاژ پایدار برای سیستم کنترل و انژکتور موتور
مقاومت بالا در برابر حرارت، لرزش و گردوغبار
طول عمر بالا و نگهداری آسان
صدای کم و چرخش نرم محور
کاهش مصرف سوخت با مدیریت هوشمند توان خروجی
سازگاری کامل با موتورهای سری QSK19 و QSX15
نسخه‌های غیراصل معمولاً دارای سیم‌پیچ آلومینیومی و رگولاتور ضعیف هستند که منجر به افت ولتاژ، سوختن ECU و خرابی باتری می‌شوند.
دینام 3975140 در بسیاری از تجهیزات صنعتی و معدنی نصب می‌شود از جمله:
دامپتراک‌های Komatsu مدل HD465، HD605 و HD785
دستگاه‌های حفاری Atlas Copco DM45 و DM50
ژنراتورهای صنعتی Cummins QSK19-G و QSK19G3
لودرها و ماشین‌آلات معدنی با موتور QSK19
در همه‌ی این تجهیزات، این دینام وظیفه‌ی تغذیه پایدار سیستم الکتریکی و حفظ شارژ کامل باتری‌ها را برعهده دارد.
پیش از نصب، سلامت تسمه پولی و پایه‌ها بررسی شود.
از سفتی مناسب تسمه اطمینان حاصل کنید تا لغزش ایجاد نشود.
اتصالات برق مثبت و منفی باید کاملاً تمیز و محکم باشند.
از ورود آب یا گردوغبار به داخل دینام جلوگیری شود.
هر ۱۰۰۰ ساعت کارکرد، وضعیت بلبرینگ‌ها و رگولاتور بررسی گردد.
دینام کامل موتور Cummins QSK19 با کد 3975140،
قطعه‌ای حیاتی در تضمین پایداری سیستم برق و عملکرد مطمئن موتور است.
این دینام با طراحی دقیق، بدنه مقاوم و راندمان بالا،
به موتور اجازه می‌دهد در سخت‌ترین شرایط کاری نیز بدون افت ولتاژ یا توقف به کار خود ادامه دهد.
انتخاب نسخه اصلی یعنی اطمینان از عمر بیشتر موتور، عملکرد بهتر انژکتورها و کاهش خرابی‌های الکتریکی.
| جنس بدنه | آلومینیوم ریخته‌گری مقاوم |
|---|---|
| سیستم خنک کاری | پروانه داخلی (Ventilated Fan Cooling) |
| کاربرد اصلی | شارژ باتری و تغذیه سیستم برق موتور |
| نوع رگولاتور | داخلی (Internal Voltage Regulator) |
دینام کامل موتور کامینز QSK19
