خلاصه
شیلنگ انتقال روغن از تانک هیدرولیک کاترپیلار 3508 با کیفیت بالا و مقاوم در برابر فشار و دما. مناسب برای ماشینآلات سنگین. خرید آسان و ارسال سریع در ایران
توضیحات
اهمیت جریان روغن در سیستم هیدرولیک موتور 3508
در موتورهای بزرگ کاترپیلار مانند 3508، عملکرد دقیق سیستم هیدرولیک به پایداری جریان روغن وابسته است.
شیلنگ انتقال روغن از تانک هیدرولیک ، پل ارتباطی میان تانک ذخیره روغن و پمپ هیدرولیک موتور است.
هرگونه نشتی یا انسداد در این شیلنگ میتواند منجر به افت فشار، کاهش عملکرد سیستم و حتی آسیب به اجزای حیاتی موتور شود.
به همین دلیل، انتخاب شیلنگ اورجینال با مقاومت بالا در برابر دما و فشار، برای حفظ سلامت موتور ضروری است.
طراحی مقاوم شیلنگ انتقال روغن از تانک هیدرولیک برای فشار و دمای بالا
شیلنگ هیدرولیک از چند لایه مختلف تشکیل شده است:
-
لایه داخلی: از جنس لاستیک مصنوعی NBR با مقاومت بالا در برابر روغن و حرارت
-
لایه تقویتی: شامل دو یا چند لایه سیم فولادی بافتهشده برای تحمل فشار تا 420 بار
-
لایه خارجی: از لاستیک EPDM مقاوم در برابر سایش، ازن و تغییرات دمایی تا +120°C
این ساختار چندلایه باعث میشود شیلنگ حتی در محیطهای پر ارتعاش و دمای بالا، عملکردی کاملاً پایدار داشته باشد.

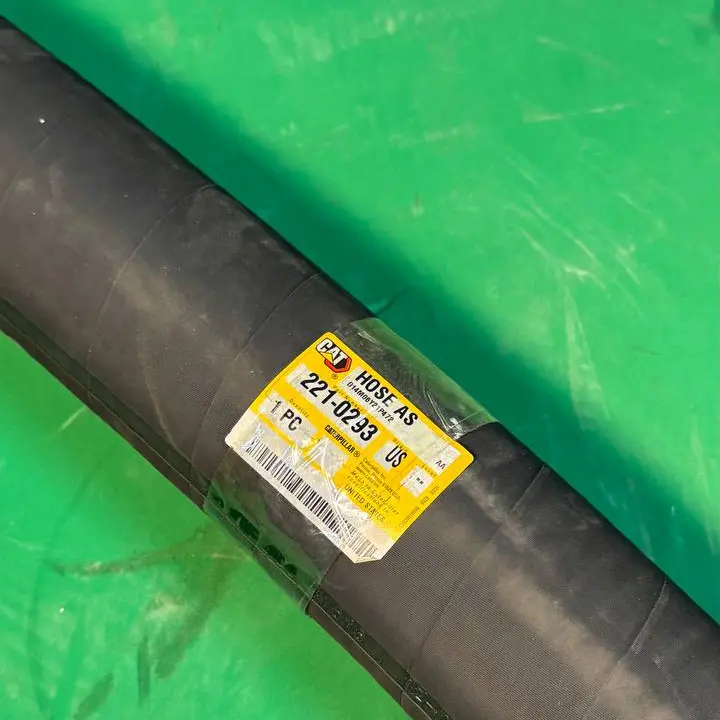

۳. جدول مشخصات فنی شیلنگ انتقال روغن Caterpillar 221-0293
| ویژگی | توضیحات |
|---|---|
| کد فنی (Part Number) | 221-0293 |
| نام قطعه | شیلنگ انتقال روغن از تانک هیدرولیک به موتور |
| مدل موتور سازگار | Caterpillar 3508 |
| جنس لایه داخلی | NBR مقاوم به روغن و دما |
| تعداد لایه تقویت | 2 تا 4 لایه سیم فولادی |
| حداکثر فشار کاری | تا 420 بار |
| دمای کاری مجاز | از -40°C تا +120°C |
| قطر داخلی تقریبی | 25 تا 32 میلیمتر (بسته به پیکربندی) |
| کاربرد اصلی | انتقال روغن هیدرولیک از تانک به مدار موتور |
| نوع اتصال | فلنجی یا رزوهای بسته به مدل نصب |
بررسی تخصصی شیلنگ هیدرولیک کاترپیلار؛ دوام و ایمنی در مدار روغن موتور
این شیلنگ با طراحی خاص خود مانع از افت فشار در طول مسیر انتقال روغن میشود.
اتصالات فلزی آن از جنس فولاد آبکاریشده هستند تا در برابر خوردگی و نشتی مقاوم بمانند.
در سیستمهای هیدرولیک موتور 3508، فشار ثابت روغن نقش مهمی در عملکرد صحیح پمپ، شیر کنترل و سیلندرها دارد؛
بنابراین شیلنگ به گونهای ساخته شده که در برابر فشار ضربهای و لرزش موتور، انعطافپذیر اما مقاوم باقی بماند.
۶. کاربرد شیلنگ در تجهیزات صنعتی و معدنی
این شیلنگ در سیستمهای هیدرولیک موتور Caterpillar 3508 به کار میرود که در تجهیزات زیر مورد استفاده قرار میگیرند:
-
دامپتراکهای معدنی CAT 785، 789 و 793
-
ژنراتورهای نیروگاهی با موتور 3508B و 3508C
-
پمپهای صنعتی و دیزلی بزرگ
-
کشتیها و دستگاههای حفاری با سیستم هیدرولیک مستقل
در تمام این کاربردها، پایداری فشار روغن و جلوگیری از نشتی، برای جلوگیری از آسیب به موتور و اجزای مکانیکی حیاتی است.
۷. بهترین حالت در شیلنگ انتقال روغن از تانک هیدرولیک برای بیشترین بازدهی
-
از تمیزی کامل اتصالات قبل از نصب اطمینان حاصل کنید.
-
شعاع خمیدگی شیلنگ از مقدار مجاز کمتر نباشد (حداقل 10 برابر قطر داخلی).
-
در مسیر نصب، از تماس با لبههای تیز یا اجسام داغ جلوگیری شود.
-
پس از ۵۰۰ ساعت کارکرد، وضعیت اتصالات و نشتیها بررسی گردد.
-
در صورت پارگی یا تغییر رنگ لایه خارجی، شیلنگ باید فوراً تعویض شود.
